揉她的双乳翻云覆雨视频,金瓶第1回双乳被吸,乳荡护士肉欲1～8集,波多野结衣乳巨码无在线观看,双乳被四个男人吃奶,王局长把乳罩解开吃胸的动态图

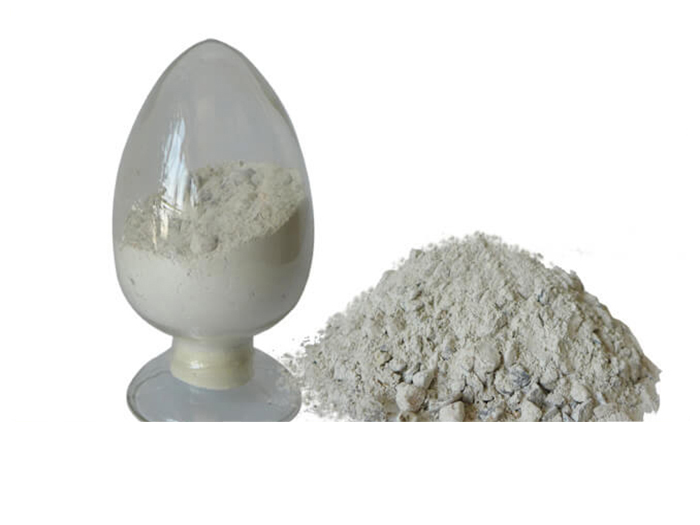

剛玉噴涂料是一種利用氣動工具以機械噴射方法施工的不定形耐火材料。它既可在冷態下用于構筑和修補爐襯以及涂覆成保護層，更宜于用在熱態下修補爐襯。噴涂料解決了耐火材料普通施工方法在復雜或異型部位無法操作的難題。此外，噴涂施工不需要支設模板，可在受噴面上設置錨固件進行施工，也可直接往耐火材料表面上噴涂。目前，噴涂料已經作為冶金、水泥、化工和石油等工業窯爐的內襯材料而廣泛使用.



高爐在冶煉過程中，爐身部位的爐襯使用環境惡劣，既受到含塵煤氣流的機械沖刷和熱力沖擊，同時又受到煤氣中堿金屬元素及其他元素的化學侵蝕，因此，此部位的噴補常用耐磨性高、抗侵蝕性好的剛玉噴涂料。



以板狀剛玉為原料，純鋁酸鈣水泥和SiO2微粉為結合劑，制成剛玉質高爐噴補料的坩堝試樣，然后在還原氣氛中于1 550 ℃ 3 h 進行抗高爐渣的侵蝕試驗，研究了氮化硅加入量( 質量分數分別為0、5%和10%) 對剛玉質高爐噴補料的抗渣侵蝕性能的影響。結果表明: 剛玉噴補料中不加氮化硅時，渣很容易侵蝕噴補料，而加入質量分數5% 和10%的氮化硅后，改善了噴補料的抗渣滲透性，大大提高了其抗渣能力。



以電熔剛玉、碳化硅、藍晶石為主要原料，SiO2微粉、Al2O3微粉、純鋁酸鈣水泥作為結合劑，并添加增稠劑、抗氧化劑、減水劑等，制備了高爐用噴涂料。結果表明: 在噴涂料中加入Al2O3微粉，首先提高了噴補料的黏塑性，有利于提高噴補料在噴補施工時的附著率; 其次有利于高溫下SiO2微粉與Al2O3反應生成莫來石，提高噴補料結合強度、體積穩定性能、抗熱震性能、抗渣侵蝕性和耐磨損性，有利于提高噴補料的使用壽命。同時，藍晶石的加入促進了莫來石的生成，進一步提高了噴補料的抗熱震性能和抗侵蝕性能等。
